一、產品信息

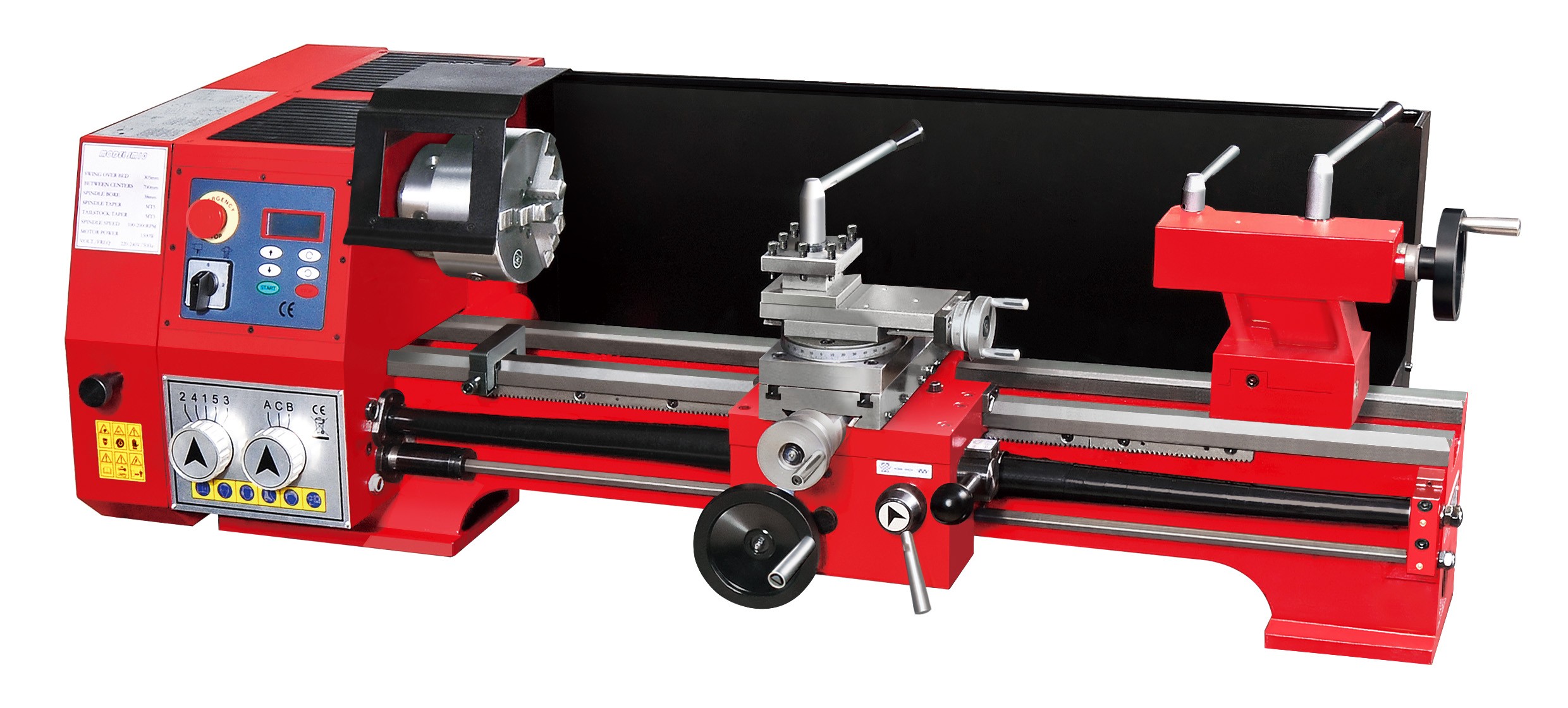

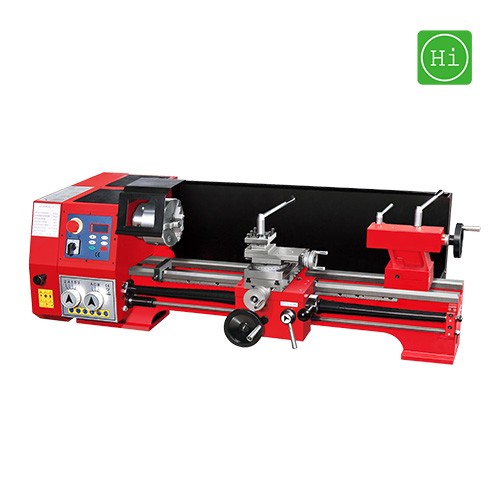

西馬特SC10是一款全領域機型（適合企業/學校/個人）
無刷電機 低速大扭矩 無極變速 精準控制轉速

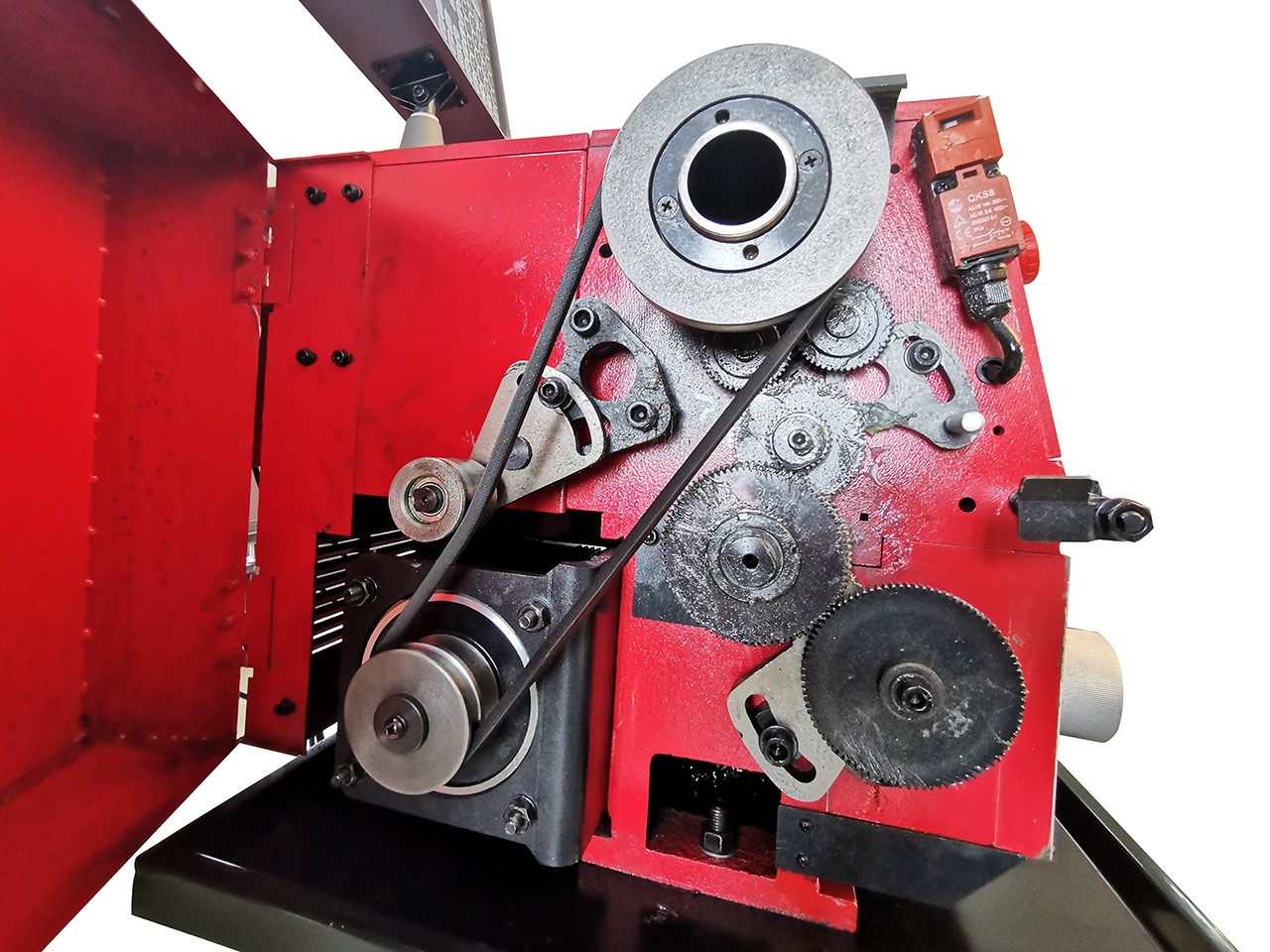

掛輪不臟手設計，外置圓形換擋手柄

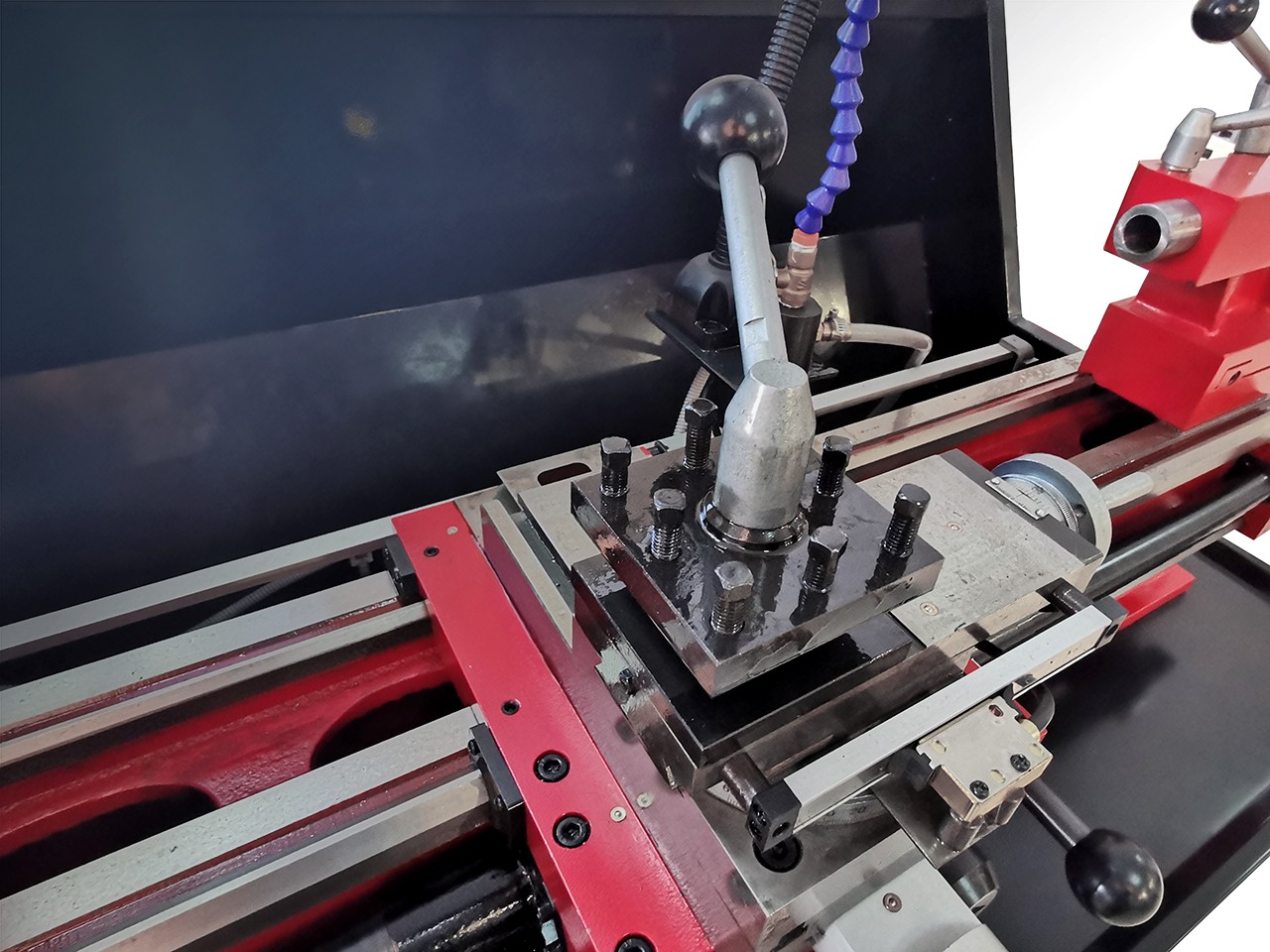

四定位刀架 噪音低 電機免維護
可加工鋁、銅、鐵、鋼等金屬制品
產品型號：SC10-700
商品品牌： SIEG
重量：215KG
尺寸：1500*750*730mm

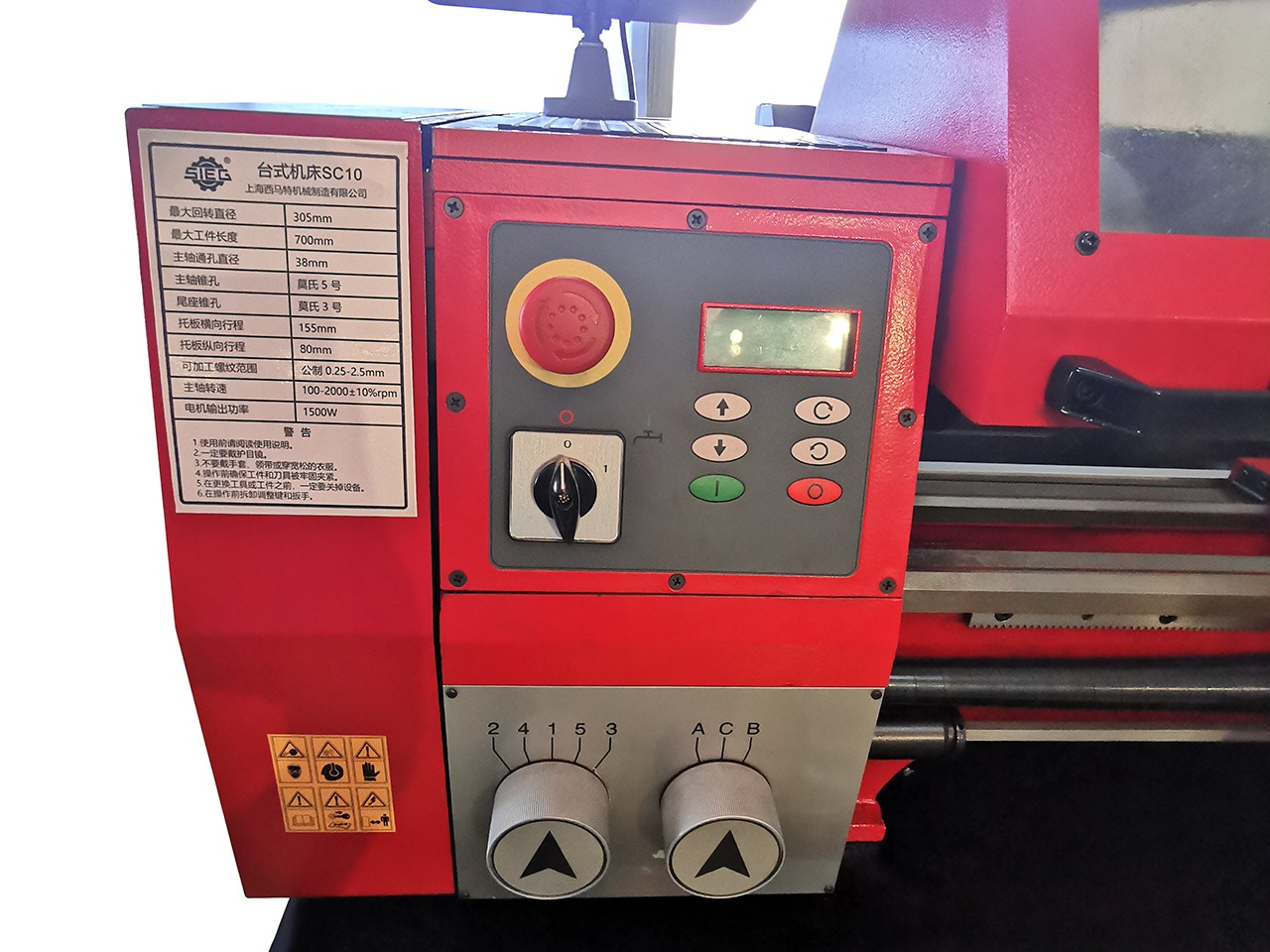

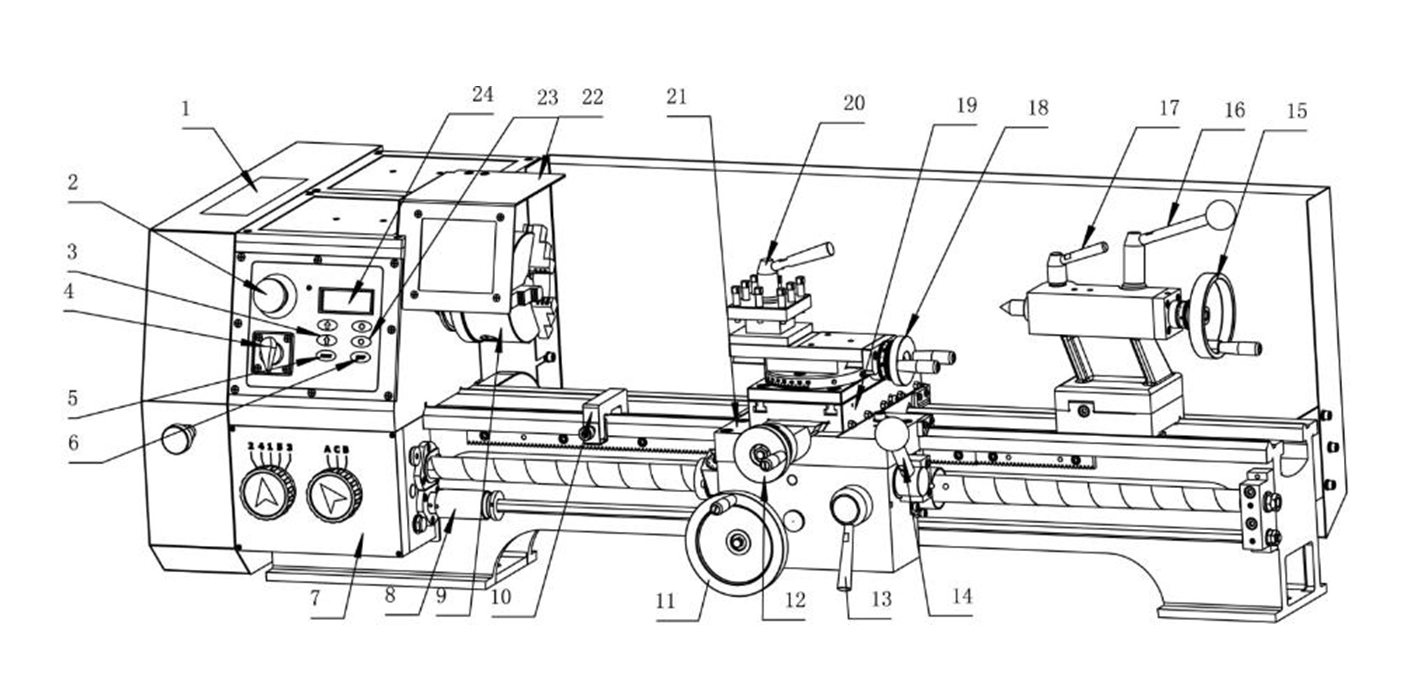

| 1.車床掛輪表 | 2.車床急停開關 | 3.主軸加、減速按鈕 |
| 4.車床、鉆床轉換開關 | 5.主軸啟動按鈕 | 6.主軸停止按鈕 |

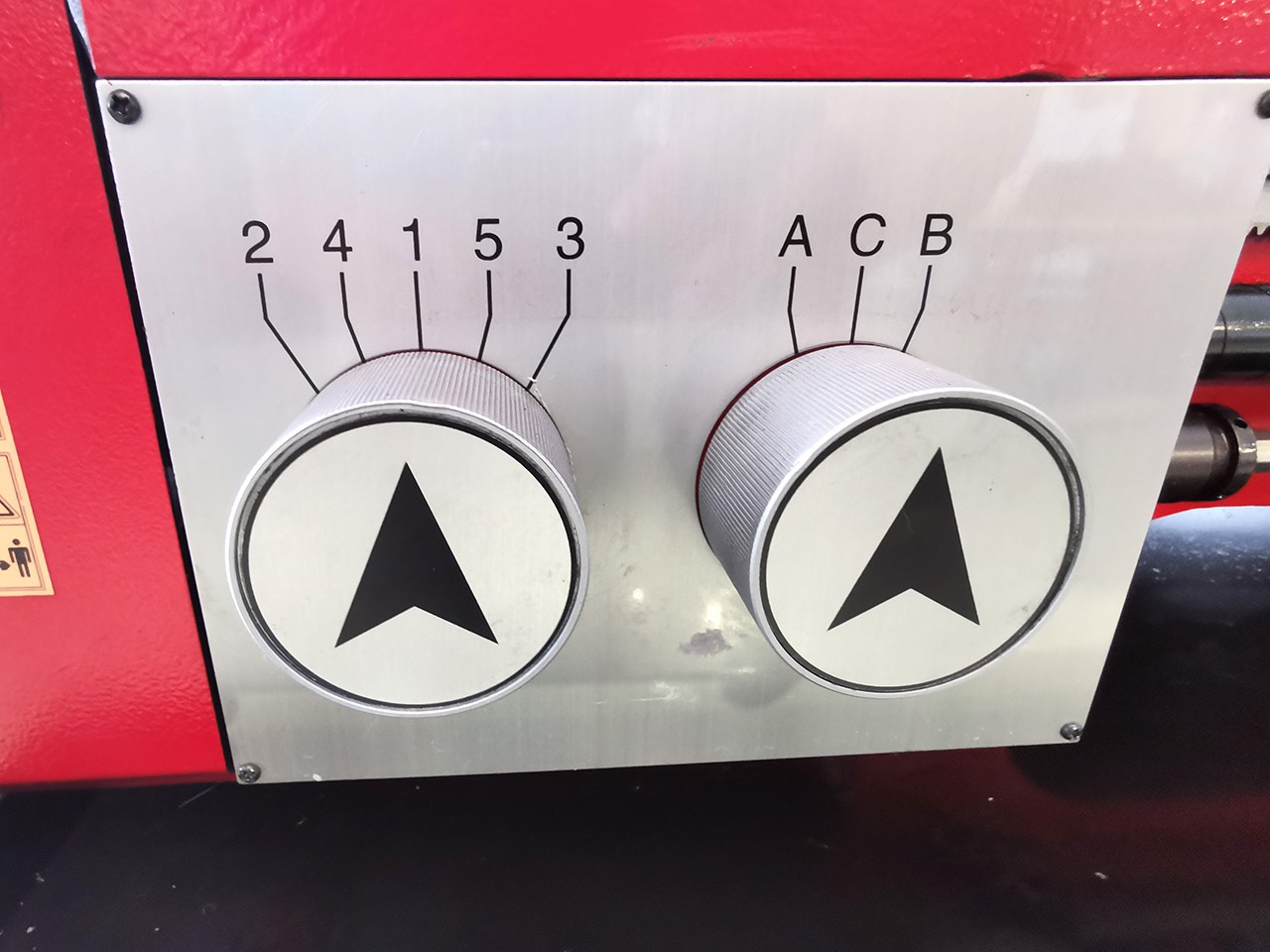

| 7.變速齒輪箱 | 8.過載離合器 | 9.三爪卡盤 |
| 10.擋塊 | 11.縱向移動手輪 | 12.橫向移動手輪 |
| 13.開合螺母手柄 | 14.縱/橫向進給手柄 | 15.尾座手輪 |

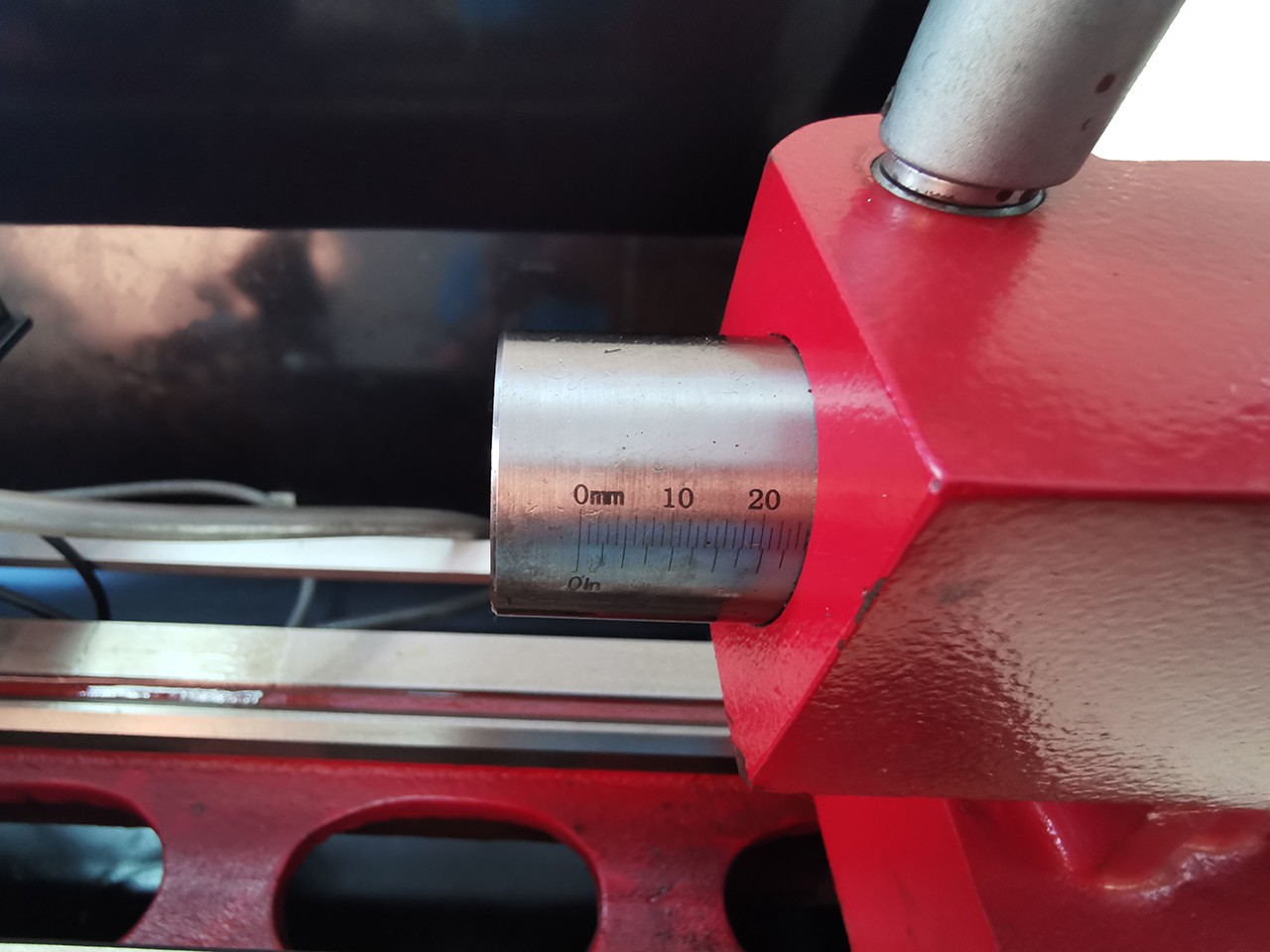

| 16.尾座鎖緊手柄 | 17.尾座套筒鎖緊手柄 | 18.小拖板手輪 |
| 19.中拖板 | 20.刀架鎖緊手柄 | 21.大拖板 |
| 22.卡盤防護罩 | 23.主軸正反轉按鈕 | 24.主軸速度顯示 |
三、產品特色
| 1500w大功率無刷電機 |
| 超靜音 |
| 雙向自動進刀 |
| 質感啟停開關 |
| 金屬超大調速旋扭 |
| 安全開關 |
| 轉速數顯 |
| 一鍵切換正反轉 |
| 無級變速 |
| 四工位刀架 |
| 過載保護 |
四防二限
四防護：卡盤防護、刀架防護、通孔防護、絲桿防護
兩限位：尾座防跌落限位、卡盤限位

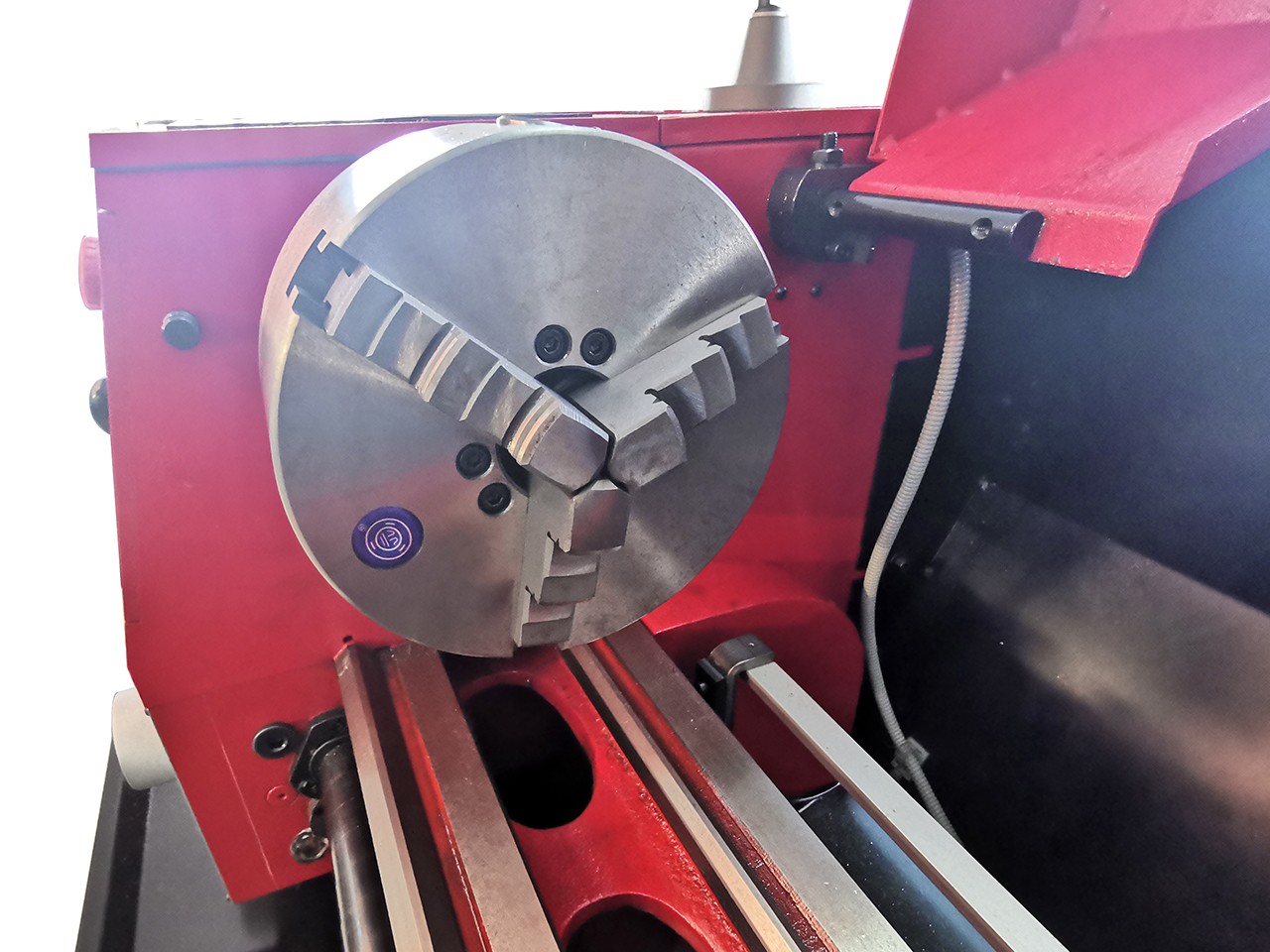

三、產品細節
五、隨機附件
序號 | 名稱 | 規格或型號 | 數量 | 備注 |
1 | 多功能機床 | SC10 | 1臺 | |
2 | 使用說明書 | 1本 | ||
3 | 卡盤外反爪 | 3個 | ||
4 | 卡盤鑰匙 | 1個 | ||
5 | 交換齒輪 | 公：30、40、42、50、52、60、66、70、75、80 英：40、45、48、50、60、66、68、70、70、72、75 | 10個
11個 | |
6 | 方頭螺釘扳手 | □8 | 1個 | |
7 | 內六角扳手 | 3、4、5、6、8 | 各1 | |
8 | 雙頭扳手 | 5.5×7、8×10、12×14、17×19 | 各1 | |
9 | 尾座頂尖 | CJ9525-03023 | 1個 | 莫氏2號 |
10 | 主軸頂尖 | CJ9525-02019 | 1個 | 莫氏3號 |
11 | 過渡齒輪 | CJ9525-08013 | 1個 | Z40加工左螺紋用 |
12 | 圓螺母扳手 | 45-52 | 1個 | |
13 | 保險絲 | 100V-115V/25A或220-240V/15A | 1個 | |
14 | 開槽平端緊定螺釘 | GB73-85 M10×12 | 4個 | |
15 | 手柄套管 | CJ9525-06027 | 2個 | 中拖板和溜板箱上的手柄套管 |
16 | 手柄螺栓 | CJ9525-06018 | 2個 | 中拖板和溜板箱上的手柄螺栓 |
17 | 紙盒 | C60211防塵罩 | 1個 |
規格參數
| 床身上工件最大回轉直徑 | 305mm |
| 最大工件長度 | 700mm |
| 主軸通孔直徑 | 38mm |
| 主軸內孔錐度 | 莫氏5號 |
| 尾座錐度 | 莫氏3號 |
| 拖板橫向行程 | 155mm |
| 拖板縱向行程 | 80mm |
| 可加工螺紋范圍 | 公制 0.25-2.5mm（14種規格） |
| 主軸轉速范圍 | 100-2000±10%rpm |
| 電機輸出功率 | 1500w |
| 車床外形尺寸 | 1500*750*730mm |
| 包裝尺寸 | 1550*890*670mm |
| 凈重/毛重 | 215/255kg |
